产品介绍

B、X系列摆线针轮减速机


概述:

B、X系列摆线针轮减速机是一种应用行星传动原理,采用摆线针轮啮合,设计先进、结构新颖的减速机构。这种减速机在绝大多数情况下已替代两级、三级普通圆柱齿轮减速机及圆柱蜗杆减速机,在军工、航天、冶金、矿山、石油、化工、船舶、轻工、食品、纺织、印染、制药、橡胶、塑料、及起重运输等方面得到日益广泛的应用。
一、B、X系列摆线针轮减速机产品特点
1. 传动比大。一级减速时传动比为1/6--1/87。两级减速时传动比为1/99--1/7569;三级传动时传动比为1/5841--1/658503。另外根据需要还可以采用多级组合,速比达到指定大。
2. 传动效率高。由于啮合部位采用了滚动啮合,一般一级传动效率为90%--95%。
3. 结构紧凑,体积小,重量轻。体积和普通圆柱齿轮减速机相比可减小2/1--2/3。
4. 故障少,寿命长。主要传动啮合件使用轴承钢磨削制造,因此机械性能与耐磨性能均佳,又因其为滚动摩擦,因而故障少,寿命长。
5. 运转平稳可靠。因传动过程中为多齿啮合,所以使之运转平稳可靠,噪声低。
6. 拆装方便,容易维修。
7. 过载能力强,耐冲击,惯性力矩小,适用于起动频繁和正反转运转的特点。
二、B、X系列摆线针轮减速机技术规格
1 机型号:
按传动比分为:一级、二级、三级。
一级有十三种机型:0,1,2,3,4,5,6,7,8,9,10,11,12。
两级有14种机型:00,20;32,42,53,63,64,74,84,85,95,106,117,128。
三级有8种机型:420,742,842,853,953,1063,1174,1285。

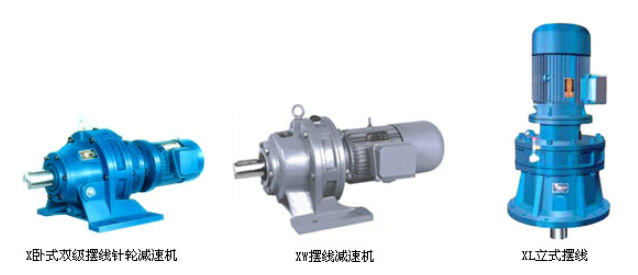

按结构型式分为:卧式、立式、双轴型、直联型四种。
2、传动比:
一级减速的传动比有:9,11,17,21,23,25,29,35,43,47,59,71,87。
两级减速的传动比有:99,121,187,289,319,385,473,493,595,649,731,841,1003,1225,1505,1849,2065,2537,3045,3481,5133。
三级减速的传动比有:5841-658530


B、X系列摆线针轮减速机


功  率: 0.18~55kW
扭  矩: 80~22000N.m
传动比: 9~7569
备  注: 可底脚、法兰安装可配各类电机或双轴型


详细内容:

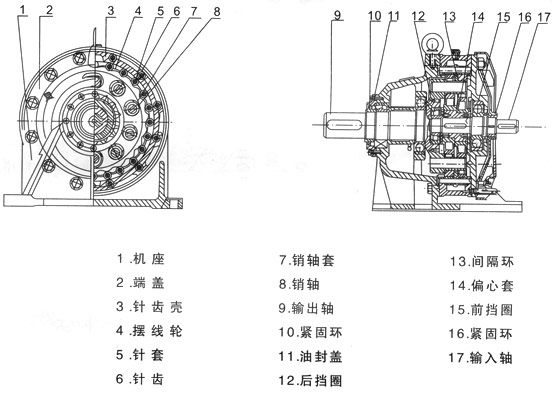

1、结构原理:行星传动,采用摆线轮与针齿内啮合, 形成少齿差内啮合减速机构,把输入转速同轴 反向传出并进行减速。
2、 特点:速比高,采用行星传动原理体积小,无 轴向力。
3、 安装型式和输出方式:底座式、法兰式、实心 轴输出。
4、 输入方式:直联电机、实心轴、法兰式输入。
5、 减速比:一级9~87、二级99~5133。
6、 平均效率:一级90%、二级88%。

订货须知:

一、①B、X系列摆线针轮减速机产品名称与型号是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的B、X系列摆线针轮减速机型号,请按摆线针轮减速机型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关。
