机械无级变速机的结构图

2012-07-23

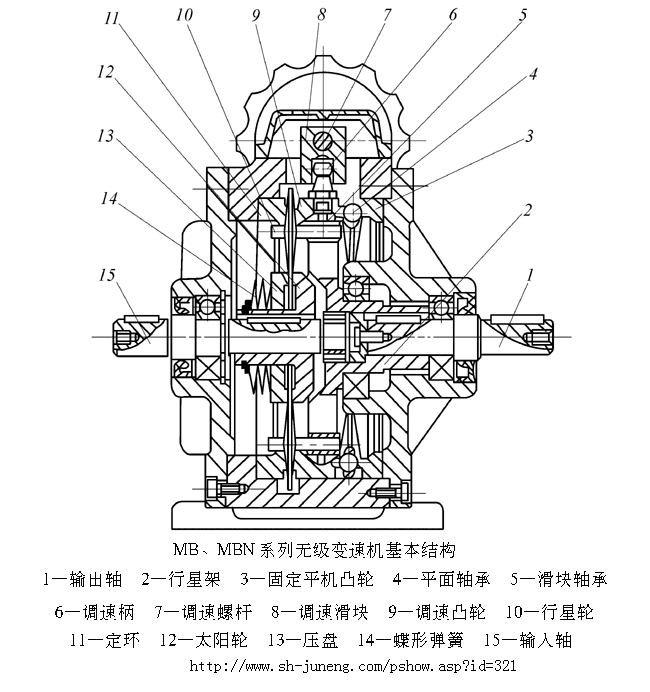

 机械无级变速机的结构图：

带锥度的太阳轮12和压盘13被一组碟形弹簧14压紧，输入轴15与太阳轮n键联接，组成压紧的输入装置。一组带锥度的行星轮10内侧夹在压紧的太阳轮与压盘之间，外侧夹在带锥度的定环11和调速凸轮9之间，当输入装置转动时，由于定环和调速凸轮固定不动，行星轮就沿定环作纯滚动，且绕输入轴作公转，通过行星轮轴及滑块轴承5而带动行星架2及输出轴1转l。
